A kárfelmérés és az EF-skála (III. rész)

Az EF-skáláról szóló anyagunk utolsó részében, az egyes kárjelzők részletes ismertetésén túl, a hozzájuk tartozó különböző kárfokozatok és az ezekhez tartozó képi anyag kerül bemutatásra.



A lent ismertetett kárjelzők jelentős része és a hozzájuk tartozó egyes kárfokozatok az Egyesült Államokban alkalmazott építészeti, műszaki struktúrákra érvényes. Ennek ellenére több kárjelző/kárindikátor hazai (európai) viszonylatban is jól alkalmazható a szélsebességek becslésére.



1. Tornádóosztályozás menete



Az osztályozás bemutatja egy tornádó életciklusa alatt becsült legnagyobb szélsebességet. Közismert, hogy a szél erőssége a pusztítás sávjában (hossz és kereszttengely) igen változó. Ha a tényleges szélerősség nagyobb, mint az adott kárjelző teljes pusztításához szükséges szélsebesség felső határa, akkor ennek meghatározása nem lehetséges. Például egy családi ház (USA, könnyűszerkezetes) esetében a teljes pusztításhoz szükséges szélsebesség felső határa 354km/h, így ha a tornádó ereje ennél nagyobb, akkor már nincs további kárfokozat (egyéb ellenállóbb kárjelző hiányában), ami jelezhetné ezt a szélsebességet.
Ezért ahhoz, hogy meghatározhassuk egy tornádó EF-skála besorolását, a következő lépésekre van szükség:



  • A levegőből (amennyiben lehetséges) történő vizsgálat során azonosítjuk a lehetséges kárjelzőket valamint a pusztítás kiterjedését.

  • Kiválasztunk néhány kárjelzőt, melyek a pusztítás sávjában a legnagyobb szélsebességet reprezentálják.

  • Lokalizáljuk ezen kárjelzők helyét a pusztítás sávjában.

  • A földről történő megfigyelés során körültekintően megvizsgáljuk a kárjelzők jellegzetességeit.

  • A következőkben meghatározzuk az EF-skála osztályozást az egyes kárjelzők esetében és az eredményeket dokumentáljuk.

  • A kárjelzőkre meghatározott szélsebességeket mérlegeljük, s így végül megkapjuk az EF-skála osztályzást.

  • A tornádó erősségének meghatározásához a legmagasabb osztályzattal rendelkező kárjelzőt alkalmazzuk, feltéve hogy a kárjelző közvetlen környezetében nagyon hasonló kárintenzitás figyelhető meg.

  • Az alapadatokon kívül feljegyzünk más, az eseményhez szorosan kapcsolódó információt is.



1. ábra Részletes kárfelmérést követő EF-skála besorolás (számozott kárjelzők). Kék szaggatott nyíl a tornádó mozgásának iránya és fő csapásvonala, ahol a károk alapján egy EF 4-es tornádó söpört végig; narancs színű nyilak jelzik a konvergens szélkárokat, melyek a fő tengely irányába mutatnak; rózsaszín nyilakkal a ciklonális beáramlásra utaló kárnyomokat jelölik






2. Segédlet


BUR (Built-Up-Roof): Síktetőknél alkalmazott kombinált tetőborítási eljárás
CMU ( Concrete Masonry Unit): betonzsalu falazó elem
EIFS (Exterior Insulation and Finishing System): szintetikus „stukkó” szigetelés, több rétegből álló szigetelés (általában 3-6), amit a külső falak borítására használnak
HVAC (Heating, Ventilating, and Air Conditioning): szellőztető és légkondicionáló berendezés
TILT-UP: helyszínen előregyártott és beemelt falak






A 28 kárjelző/kárindikátor részletes leírása és a hozzájuk tartozó kárfokozat



1. Kisebb istállók és/vagy farm épületek


Tipikus szerkezeti felépítés:

  • Az alapterülete kevesebb, mint 232 m2

  • Fa vagy fém tartóoszlopos és tetőgerendás szerkezet

  • Fa vagy fém tetőváz-szerkezetek

  • Fa vagy fémlemez szigetelés

  • Fém vagy fa (OSB) tetőborítás

  • Nagy karámajtók



    Kárfokozat Várható károk bemutatása V. szb. * AH** FH***
    1 Érzékelhető károk határértéke 100 85 126
    2 Fa- vagy fém tetőpanel károsodása (még nem jelentős) 119 98 146
    3 Az ajtók be-vagy kiszakadnak 134 109 164
    4 A tetőelemek jelentős része megsemmisül 145 126 177
    5 A tetőszerkezet elszáll vagy beszakad 150 124 183
    6 A falak összedőlnek 156 130 191
    7 Az egész szerkezet átfordul vagy odébb csúszik 159 134 190
    8 Az épület teljesen elpusztul 180 151 211

    * Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)






 2. Családi házak

Tipikus szerkezeti felépítés:

  • Bitumenes zsindely, cserép, pala vagy fém (pl. cseréplemezes) tetőborítás
  • Tetőforma: síktető, nyeregtető, kontytető, manzárdtető vagy félnyereg-tető ill. ezek kombinációi
  • Furnérlemez/OSB lap vagy fa deszkás tetőaljzat borítás
  • Előre gyártott faváz-szerkezetek vagy födémgerendás és szarufás szerkezet
  • Téglafal, fa (lemez vagy deszka), szintetikus „stukkó” (EIFS), vinil vagy fém(lemez) szigetelés
  • Fa vagy fémváz-szerkezetes falak, beton (zsalu-) elemek vagy hőszigetelt betonpanelok
  • Az épülethez kapcsolódó garázs vagy duplagarázs



Kárfokozat Várható károk bemutatása V. szb. * AH** FH***
1 Érzékelhető károk határértéke 105 85 129
2 Tetőborítás károsodása (<20%), eresz és/vagy napellenző ponyva károsodik; vinil vagy fém (lemez) szigetelés leválik/károsodik 127 101 156
3 Az ajtók ablakok üvegei betörnek 154 127 183
4 A tetőaljzat borítás felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%); a kémény ledől; garázsajtók ki-vagy beszakadnak; a veranda vagy fészer megsérül 156 130 187
5 A teljes ház lefordulhat az alapjáról 195 166 227
6 A tetőszerkezet egy jelentős része elrepül; legtöbb fal még áll 196 167 228
7 A külső falak összedőlnek 212 182 246
8 Minden fal összedől a földszinten, kivéve a kisebb belső szobákét 245 204 286
9 Minden fal összedől 274 228 319

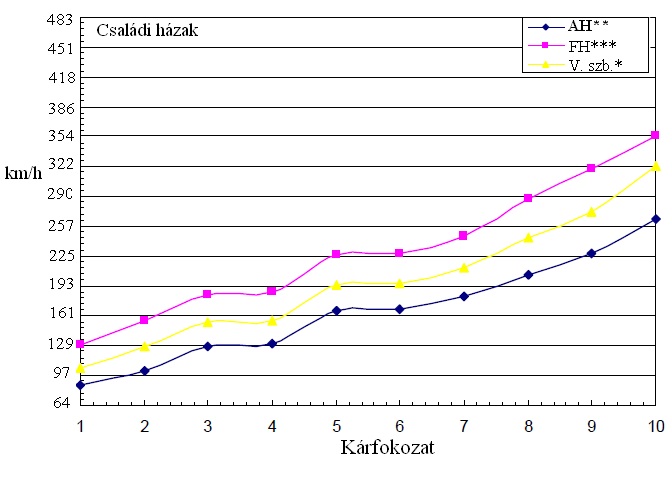

10 A műszakilag jól megtervezett és felépített házak is elpusztulnak 322 265 354

* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)





KF 2: Tetőborítási veszteségek (<20%)
KF 4: A tetőaljzat borítás felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%); garázsajtók kiszakadnak
KF 6: A tetőszerkezet egy jelentős része elrepül; legtöbb fal még áll
KF 7: A legfelső szint külső falai összedőlnek (ebben az esetben az első emeleten)
KF 10: Az egész ház megsemmisül

3. Előregyártott házak (a,)
(keskeny alaprajzú épületek)


Tipikus szerkezeti felépítés:

  • Betonblokk cölöpökre helyezett (felületkezelt) acél tartószerkezet
  • Fémhevederek és rögzítő horgonyok (szerkezeti és/vagy tetőrögzítők)
  • Bitumenes zsindely vagy (egyrészes) fémlemez tetőborítás
  • Fa födémgerendák
  • Fém, vinil vagy faburkolat
  • Favázszerkezetes falak és válaszfalak
  • 1974-től jobb konstrukciót alkalmaztak a tengerparti épületeknél



Kárfokozat Várható károk bemutatása

V. szb.*

AH**

FH***
1 Érzékelhető károk határértéke 98 82 122
2 Zsindelyek szállnak el vagy a fém tetőborítás egy része felválik 119 98 148
3 Az épület lecsúszik a betoncölöpökről de függőlegesen marad 140 116 166
4 A teljes tető elszáll; a legtöbb fal még állva marad 143 117 180
5 Az épület az oldalára vagy a feje tetejére fordul; konstrukció alapvetően még sértetlen 158 135 183
6 A tető megsemmisül és a falak is elválnak a padlózattól ami az acél-tartószerkezettel még a helyén marad 169 140 198
7 Az épület gurul vagy pattog a földön; a falak elválnak a padlótól és az acél tartószerkezettől 175 154 206
8 Az acél tartószerkezet leválik az egységről; forog, ide-oda hánykolódik és eldeformálódik 190 163 219
9 Az épület teljesen elpusztul; még a törmelékek is elszállnak 204 177 238

* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)






KF 3: Az épület lecsúszik a betoncölöpökről de függőlegesen marad
KF 4: A teljes tető elszáll; a legtöbb fal még állva marad

KF 6: A tető megsemmisül és a falak is elválnak a padlózattól, ami az acél-tartószerkezettel még a helyén marad





KF 9: Az épület teljesen elpusztul; még a törmelékek is elszállnak




4. Előregyártott házak (b,)
(hozzávetőlegesen az előző épület szélességének duplája)


Tipikus szerkezeti felépítés:

  • Betonblokk cölöpökre helyezett (felületkezelt) acél tartószerkezet
  • Több ponton is csatlakozó tető, padló és hátsó falak
  • Hevederek és rögzítő horgonyok, amelyek egymástól 3-3,5 méteres távolságra vannak
  • Tetőforma: síktető, nyeregtető vagy kontytető
  • Bitumenes zsindely vagy fémlemezes tetőborítás
  • Furnérlemez/OSB lap tetőaljzat borítás
  • Szarufás vagy alacsonyfödémes konstrukció
  • Fém, vinil- vagy faszigetelés



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 98 82 122
2 Zsindely vagy egyéb tetőborítás száll el (<20%) 122 100 142
3 Károsodott tornácok vagy fedett autóbeállók 126 108 154
4

Betört ablakok

134 109 153
5 Jelentős mennyiségű tetőborító anyag száll el (>20%), a tetőaljzat felemelkedik 142 121 174
6 Az egész tető felemelkedik, a legtöbb fal még állva marad 150 124 177
7

Az épület lecsúszik a CMU cölöpökről



151 126 175
8 A teljes tetőszerkezet elszáll a legtöbb fal még állva marad 156 129 188
9 A tető teljesen elpusztul és a falak elválnak az acél-tartószerkezettől 182 150 211
10 Az épület gurul, pattog a földön 183 132 209
11 Az acél-tartószerkezet elválik a padlózattól; forog, ide-oda hánykolódik és eldeformálódik 204 175 233
12 Az épület teljesen elpusztul; még a törmelékek is elszállnak 216 191 248

* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)






KF 5: Jelentős mennyiségű tetőborító anyag száll el (>20%), a tetőaljzat felemelkedik
KF 11: Az acél-tartószerkezet elválik a padlózattól; forog, ide-oda hánykolódik és eldeformálódik

5. Apartmanok, társasházak, sorházak
(maximum 3 szintes)


Tipikus szerkezeti felépítés:

  • Tetőforma: síktető, nyeregtető, kontytető vagy manzárdtető
  • Bitumenes zsindely, cserép, fém (-lemezes) vagy BUR tetőborítás
  • Furnérlemez/OSB lap tetőaljzat borítás
  • Könnyű fém-vagy fa tetőváz-szerkezetek
  • Fa, fém (-lemez) vagy vinil panelok, stukkós téglafalazat vagy szintetikus „stukkó” (EIFS) falburkolat
  • Fa vagy fémváz-szerkezetes falak
  • Fapadlózat
  • Tolóajtós teraszok; erkélyek



Kárfokozat Várható károk bemutatása V. szb.*

AH**

FH***
1 Érzékelhető károk határértéke 122 101 153
2 Tetőborítás károsodása (<20%) 159 132 195
3 A tetőaljzat borítás felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%) 200 172 235
4 A tetőszerkezet felemelkedik vagy összedől, a legtöbb fal még állva marad 222 193 254
5 A felső szint legtöbb fala összedől 254 222 296
6 A felső két szint közel teljes pusztulása 290 249 330
* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)




Nyeregtető, Bitumenes zsindely, furnérlemez/OSB lap tetőaljzat, könnyű fa tetőváz-szerkezetek, tégla falazat, fa-vázszerkezetes falak, erkélyek
KF 2: Tetőborítási veszteségek (<20%)
KF 4: A tetőszerkezet felemelkedik vagy összedől, a legtöbb fal még állva marad
KF 5: A felső szint legtöbb fala összedől




6. Motel (autós motelek)


Tipikus szerkezeti felépítés:

  • Maximum négyszintes épületek
  • Egy vagy több többemeletes, négyszögletes alaprajzú épület
  • Tetőforma: síktető, nyeregtető, kontytető vagy manzárdtető
  • Bitumenes zsindely, cserép, pala, BUR tetőborítás
  • Furnérlemez/OSB lap tetőaljzat borítás
  • Előre gyártott fa- vagy fém tetőváz-szerkezetek
  • Fapadlózat
  • Fa- vagy fémvázas falak
  • Stukkó, szintetikus „stukkó” (EIFS), fém (-lemezes) vagy téglafal burkolat
  • Az út fölé benyúló előtetők
  • Külső folyosók vagy erkélyek



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 106 87 134
2 Tetőborítás károsodása (<20%) 129 108 159
3 Betört ablakok vagy teraszajtók 143 119 172
4 A tetőaljzat borítás felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%); EIFS veszteségek 153 129 187
5 Az előtető felemelkedik vagy összedől 159 130 190
6 A tetőszerkezet felemelkedik vagy összedől, a legtöbb fal még állva marad 198 166 230
7 A legfelső emelet külső falai összedőlnek 222 195 251
8 A legfelső emelet falainak nagy része összedől 230 204 261
9 Három vagy több emeletes épület esetében a felső két szint összeomlik 274 232 298
10 Az egész épület teljesen elpusztul 306 262 349
* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)




Kevesebb mint ötszintes épületek, egy vagy több négyszögletes alaprajzú egység, síktető, nyeregtető, kontytető vagy manzárdtető, bitumenes zsindely, cserép, pala, BUR tetőborítás, furnérlemez/fémlemez tetőaljzat borítás, fa-vagy fémvázas falak EIFS-sel, stukkó vagy faszigetelés, téglafal burkolat, előtetők, külső folyosók vagy erkélyek

7. Apartmanok vagy motelek (beton falakkal)


Tipikus szerkezeti felépítés:

  • Maximum négyszintes épületek
  • Egy vagy több többemeletes, négyszögletes alaprajzú épület
  • Tetőforma: síktető, nyeregtető, kontytető vagy manzárdtető
  • Bitumenes zsindely, cserép, pala, BUR tetőborítás
  • Könnyű acél vázszerkezetes tető fém (-trapézlemezes) tetőaljzat borítással és könnyűsúlyú szigeteléssel
  • Előre gyártott-vagy üreges betonelem tető- és padlórendszer
  • Betonzsalu elemekből (CMU) készült teherhordó-falak
  • Betonzsalu elemekből (CMU) készült nem teherhordó-falak
  • Szintetikus „stukkó” (EIFS) vagy téglafal burkolat
  • Külső folyosók vagy erkélyek



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 105 87 130
2 Tetőborítás károsodása (<20%) 129 108 163
3 A könnyű súlyú (fém) tetőaljzat-borítás felemelkedik 153 130 187
4 A betonelem tetőaljzat felemelkedik 195 166 230
5 A legfelső emelet falai összedőlnek 214 185 241
6 Három vagy több emeletes épület esetében a felső két szint összeomlik 251 212 290
7 Az épület egy jelentős része teljesen elpusztul 290 257 330
* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)




Négyszintes épület, négyszögletes alaprajzú, manzárdtető, előre gyártott- vagy üreges betonelem tető- és padlórendszer, CMU teherhordófalak, EIFS külső falburkolat
Négyszintes épület, négyszögletes alaprajzú, manzárdtető, előre gyártott- vagy üreges betonelem tető- és padlórendszer, CMU teherhordófalak, EIFS külső falburkolat
KF 5: A legfelső emelet falai összedőlnek

8. "Kiskereskedelmi egységek (pl. gyorséttermek)"


Tipikus szerkezeti felépítés:

  • Legjobb példa erre a gyorséttermek
  • Tetőforma: síktető, kontytető, nyeregtető, manzárd vagy fél-nyeregtető
  • Bitumenes zsindely, cserép, pala, fémlemezes, egyrétegű vagy BUR tetőborítás
  • Furnérlemez/OSB lap tetőaljzat borítás
  • Fa- vagy fém vázszerkezetes tetők szarufákból és födémgerendákból
  • Fa vagy fém vázszerkezetes falak
  • Nagy ablakfelületek és /dupla/ bejárati ajtók
  • Előtetők, fedett folyosók vagy tornácok
  • Fa, tégla, fém vagy vinil szigetelés, betonzsalu elemek, szintetikus „stukkó” (EIFS) falborítás



Kárfokozat Várható károk bemutatása

V. szb.*

AH** FH***
1 Érzékelhető károk határértéke 105 87 130
2 Tetőborítás károsodása (<20%) 126 105 158
3 Betörnek az ablakok és ajtók üvegei 138 116 166
4 A tetőaljzat borítás felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%) 158 130 191
5 Az előtetők vagy a fedett folyosók megsemmisülnek 158 134 183
6 A egész tetőszerkezet felemelkedik vagy összedől 191 163 225
7 A külső falak összedőlnek; az egymáshoz közel álló belső falak állva maradnak 222 193 256
8 Az egész épület teljesen elpusztul 269 230 311
* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)




Kontytető, fémlemezes tetőborítás, fa vázszerkezetes falak, fém vagy vinil szigetelés
KF 3: Betörnek az ablakok és ajtók üvegei
KF 5: Az előtetők vagy a fedett folyosók megsemmisülnek

9. Kisebb intézmények (orvosi rendelők, bankfiókok)
(egyszintes épület, kevesebb mint 465 négyzetméter)


Tipikus szerkezeti felépítés:

  • Síktető, nyeregtető, kontytető, manzárd vagy fél-nyeregtető mellvédfallal vagy anélkül
  • Bitumenes zsindely, cserép, pala, fémlemezes, egyrétegű vagy BUR tetőborítás
  • Könnyű acélszerkezetes konstrukció acél födémgerendákkal és megmunkált fém tetőaljzat borítással (hullámlemezes)
  • Teherhordó falazat acél vagy fa tetőszerkezetes konstrukció
  • Fa-tartóoszlopos és tetőgerendás konstrukció
  • Fa- vagy fémszerkezetes falak, nem teherhordó falak (kő, tégla stb.)
  • Fémlemezes, vinil, stukkó vagy szintetikus „stukkó” (EIFS) burkolat
  • Tetőablakok és oldaltető feletti ablaksorok



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 105 87 130
2 Tetőborítás károsodása (<20%) 126 105 158
3 Betört ablakok, oldaltető feletti ablaksorok vagy tetőablakok 143 119 172
4 Külső ajtók tönkremennek 161 132 190
5 A tetőaljzat borítás felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%); HVAC veszteségek 161 135 188
6 A homlokzat vagy a mellvédfal összedől 166 137 198
7 A egész tetőszerkezet felemelkedik vagy összedől 200 169 233
8 A külső falak összedőlnek; az egymáshoz közel álló belső falak állva maradnak 232 198 265
9 Az egész épület teljesen elpusztul 253 238 322
* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)
Kontytető, fémlemezes tetőborítás, könnyű acélszerkezetes konstrukció, fémszerkezetes falak, téglafalazat

10. Szalag plázák


Tipikus szerkezeti felépítés:

  • Nagy négyszögletes és egyszintes épület a körülötte elterülő jelentős méretű parkolóval
  • Síktetők mellvédfalakkal
  • Tetőborítás: BUR vagy egyrétegű tetőmembrán borítás merev szigeteléssel
  • Fa vagy fém tetőaljzat borítás, cementezett farostlemezek
  • Könnyű acélszerkezetes tető, amit acél födémgerendák biztosítanak
  • Blokk tégla vagy betonzsalu elemekből felhúzott falak
  • Nagy ablakok és üveg bejárati ajtók
  • Fedett folyosók csatlakoznak az épülethez



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 105 87 130
2 Az ereszcsatornáknál és a tető sarkainál a tetőborítás felválik, elszáll 129 106 161
3 Betörnek az ablakok vagy az üvegajtók 142 116 169
4 A tetőaljzat borítás felemelkedik 163 135 196
5 A homlokzat vagy a mellvédfal összedől 166 137 201
6 A fedett folyosók összedőlnek vagy elszállnak 166 138 201
7 A egész tetőszerkezet felemelkedik vagy összedől 196 166 230
8 A külső falak összedőlnek; az egymáshoz közel álló belső falak állva maradnak 255 188 265
9 Az épület nagy része vagy egésze elpusztul 275 237 319

* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)






Hosszú négyszögletes és egyszintes épület, síktető mellvédfallal, BUR vagy egyrétegű tetőmembrán borítás merev szigeteléssel; fa, fém tetőaljzat borítás, cementezett farostlemezek; téglafalak vagy betonzsalu elemekből felhúzott falak, nagy ablakok és üveg bejárati ajtók, fedett folyosók vagy előtetők csatlakoznak az épülethez




11. Plázák

Tipikus szerkezeti felépítés:

  • Általában egy- vagy kétszintes épületek
  • Síktetők, néhány helyen relatíve nagy ívekkel (boltívekkel)
  • Tetőablakok és oldaltető feletti ablaksorok
  • Egyrétegű vagy BUR tetőborítás kaviccsal vagy anélkül
  • Fém vázszerkezetes téglafalak vagy szintetikus „stukkó” (EIFS) borítással
  • Könnyű acélszerkezetes keretezés födémgerendákkal (nyílt födém), könnyű fémszerkezetes vagy speciális „3D”-s keretezés
  • Üveg bejárati ajtók



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 114 95 138
2 Tetőborítás károsodása (<20%) 137 111 169
3 Betört oldaltető feletti ablaksorok, tetőablakok és az előcsarnok oldalai 148 121 183
4 A tetőaljzat borítás egy része felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%); HVAC veszteségek 174 148 206
5 A sarkoknál a falburkolat leválik és ez a folyamat a fal más részeire is átterjed 179 151 211
6 A tetőszerkezet felemelkedik vagy összedől 206 174 241
7 A legfelső emelet külső falai összedőlnek 232 200 267
8 A legfelső emelet belső falai összedőlnek 257 224 298
9 Az épület nagy része vagy egésze elpusztul 328 283 397
* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)

Egy- vagy kétszintes épület, síktetők relatíve nagy ívekkel, tetőablakok, BUR kaviccsal, fém vázszerkezetes téglafalak, könnyű acélszerkezetes keretezés, üveg bejárati ajtók
KF 4: A tetőaljzat borítás egy része felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%); HVAC veszteségek

12. Nagy bevásárlóközpontok (K-Mart, Wal-Mart)

Tipikus szerkezeti felépítés:

  • Síktetők kavicsos BUR tetőborítással vagy egyrétegű membránborítással; 64-96 cm-es mellvédfalak
  • Nyílt födémszerkezet és acélgerendák, amelyet magas, hengeres tartóoszlopok biztosítanak
  • Fémlemezes (hullámlemez) tetőaljzat merev szigeteléssel vagy könnyűsúlyú beton (tábla) borítással
  • Az épület elülső oldalán nagy ablakok
  • Betonzsalu elemekből (CMU) készült falak, TILT-UP betonelemek, fém vázszerkezetes falak szintetikus „stukkó” (EIFS) borítással ill. ezek kombinációi



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 109 92 134
2 Tetőborítás károsodása (<20%) 130 109 166
3 A tetőaljzat borítás egy része felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%); HVAC veszteségek 166 140 198
4 A hosszú tetőboltívek beszakadnak 196 166 232
5 A tetőszerkezet elszáll 216 183 253
6 A külső falak be- vagy kidőlnek 220 190 254
7 Az épület nagy része vagy egésze elpusztul 278 237 323

* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)






Síktetők kavicsos vagy kátrány BUR tetőborítással, 64-96 cm-es mellvédfal, fémlemezes (hullámlemez) tetőaljzat merev szigeteléssel, könnyű acélszerkezetes tető, TILT-UP betonelemek, épület elülső oldalán nagy ablakok

KF 2: Tetőborítási veszteségek (<20%)


KF 6: A hosszú tetőboltívek beszakadnak és a külső falak be- vagy kidőlnek

13. Autószalonok

Tipikus szerkezeti felépítés:

  • A legtöbb autószalon egyszintes és síktetős
  • Tetőborítás: BUR vagy egyrétegű membrán
  • Acélszerkezetes keretezés acél födémgerendákkal (nyílt födém)
  • Fém vázszerkezetes falak szintetikus „stukkóval” (EIFS), stukkóval vagy TILT-UP elemekkel
  • A külső falakon nagy üvegablakok (az épület 2-3 oldalán is)



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 105 76 129
2 Tetőborítás károsodása (<20%) 129 108 163
3 Betörnek az ablakok vagy ajtók üvegei 140 114 171
4 A tetőaljzat borítás egy része felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%); HVAC veszteségek 163 134 193
5 A szigetelés leválik a falakról 180 151 212
6 A tetőszerkezet felemelkedik vagy összedől 190 158 225
7 A külső falak összeomlanak 203 171 238
8 Az épület nagy része vagy egésze elpusztul 253 222 291
* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)

Autószalon egyszintes és síktetős; BUR vagy egyrétegű membrán tetőborítás; fém-vagy furnérlemez tetőaljzat; Fém vázszerkezetes falak EIFS-sel, stukkóval vagy TILT-UP elemekkel

14. Autószervizek

Tipikus szerkezeti felépítés:

  • Egyszintes síktetős épületek jellemzően magas falakkal, mellvédfalakkal
  • Tetőborítás: általában BUR kaviccsal vagy egyrétegű membrán
  • Könnyű acél vázszerkezetes tető vagy acél födémgerendás szerkezet (nyílt födém) és fémlemezes (trapézlemez) tetőaljzat borítás
  • A külső falak betonzsalu elemekből (CMU) vagy TILT-UP elemekből épülnek fel
  • Számos nagyméretű rakodó/garázsajtó (automatikusan nyíló)



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 101 74 127
2 Tetőborítás károsodása (<20%) 126 105 159
3 Nagy garázsajtók megsérülnek, meghibásodnak 146 124 177
4 A tetőaljzat borítás egy része felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%); HVAC veszteségek 158 129 191
5 A nem teherhordó és TILT-UP falak összedőlnek 183 151 216
6 A tetőszerkezet felemelkedik vagy összedől 195 164 230
7 A teherhordó falak is összedőlnek 206 171 240
8 Az épület nagy része vagy egésze megsemmisül 253 222 291
* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)




Egyszintes síktetős épület; magas falak mellvédfallal; BUR vagy egyrétegű membrán tetőborítás, CMU vagy előre gyártott TILT-UP falelemek; számos nagyméretű rakodó/garázsajtó

15. Általános iskolák

Tipikus szerkezeti felépítés:

  • Jellemzően egy szintes síktetős épületek
  • Az épület tartalmazhat kisebb sportcsarnokot, ebédlőt közepesen hosszú tetőívekkel (boltívekkel) a támasztékok között
  • Az épületeknek hosszú belsőfolyosóik vannak teherhordó vagy nem teherhordó falakkal
  • Tetőborítás: BUR, egyrétegű membrán vagy hegesztett fémtető panelok
  • Fém vagy furnérlemez tetőaljzat borítás merev szigetelő deszkázattal vagy könnyűsúlyú öntött gipsz (-panel) borítással
  • Tető vázszerkezet: acél födémgerendás szerkezet (nyílt födém) amit a külső falak és belső acélgerendák tartanak
  • Betonzsalu elemekből (CMU) készült külső nem teherhordó falak, üveg függönyfalak vagy fém vázszerkezetes téglafalak, szintetikus „stukkó” (EIFS) szigeteléssel
  • Betonzsalu elemekből (CMU) készült teherhordó falak téglaborítással,  szintetikus „stukkó” (EIFS) szigeteléssel
  • A falak egy jelentős százalékát ablakok borítják



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 105 76 129
2 Tetőborítás károsodása  (<20%) 127 106 159
3 Ablakok betörnek 140 114 171
4 Külső ajtó károk 159 137 190
5 A tetőaljzat borítás egy része felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%); HVAC veszteségek 163 132 195
6 A szigetelés károsodik vagy leválik a falakról 174 148 204
7 A tetőszerkezet felemelkedik vagy összedől 201 174 238
8 A nem teherhordó falak összedőlnek 224 188 261
9 A teherhordó falak is összedőlnek 246 209 290
10 Az épület nagy része vagy egésze megsemmisül 283 245 327

* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)






Egyszintes síktetős; BUR kaviccsal; téglafal; falak egy jelentős százalékát ablakok borítják; hosszú belsőfolyosók; teherhordó falak
KF 5: A tetőaljzat borítás egy része felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%); HVAC veszteségek
KF 5: A tetőaljzat borítás egy része felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%); HVAC veszteségek
KF 8: A teljes tetőszerkezet elszáll és a nem teherhordó falak összedőlnek
KF 9: A teherhordó falak is összedőlnek




16. Középiskolák vagy gimnáziumok

Tipikus szerkezeti felépítés:

  • Általában nagy alapterületű egy vagy kétszintes síktetős épületek
  • Tartalmazhat sportcsarnokot, ebédlőt és auditóriumot nagy szerkezeti ívekkel (boltívek); esetleg alagsort
  • Termeket is tartalmazó épületszárnyak belső folyosókkal, amelyeket teherhordó és nem teherhordó falak (belsőfalak) határolnak
  • BUR vagy egyrétegű membrán tetőborítás kaviccsal vagy anélkül
  • Szerkezeti felépítés: mindenféle acél- vagy vasbeton vázszerkezet ill. e kettő kombinációja
  • Tetőszerkezet: könnyű acélszerkezetes konstrukció födémgerendákkal (nyílt födém), amelyeket acélgerendák biztosítanak; hullámlemezes tetőaljzat merev szigeteléssel vagy öntött gipszborítással
  • A külső falak felépítése: betonzsalu tégla vagy agyag blokktégla, amit kívülről egyszerű téglafal borít,  EIFS (szintetikus „stukkó”) burkolat; üveg-fém függönyfalak; a falfelületek több mint 30%-t ablakok borítják



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 109 88 134
2 Tetőborítás károsodása (<20%) 127 106 159
3

Ablakok betörnek

140 114 171
4 Külső ajtó károk 163 134 195
5

A fém-tetőaljzat borítás egy része felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%); HVAC veszteségek

163 137 191
6 A szigetelés károsodik vagy leválik a falakról 174 148 204
7 A sportcsarnok, ebédlő vagy audotórium magas falazata összedől 183 151 219
8 A könnyű acél-tetőszerkezet felemelkedik vagy összeroskad 201 174 238
9 A legfelső emelet külső falai összedőlnek 224 195 246
10 A legfelső emelet belső falainak nagy része összedől 254 214 299
11 Az épület nagy része vagy egésze megsemmisül 309 262 360

* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)






Egy- vagy kétszintes síktetős épületek; BUR vagy egyrétegű membrán kaviccsal; betonzsalu tégla, amit kívülről egyszerű téglafal, stukkó, EIFS vagy üveg-fém függönyfalak borítanak; nagy felületet borítanak ablakok

17. Alacsony épületek (1-4 emeletig)

Tipikus szerkezeti felépítés:

  • Általában négyszögletes épület, azonban néha szokatlan formát is ölthetnek
  • Az épületek nagy részének síkteteje van, azonban lehetnek nyereg-, konty- vagy manzárd tetősek is
  • Tetőanyagok: BUR, egyrétegű membrán, fémlemezek vagy hegesztett fémlemezek
  • Fa- vagy fémlemezes tetőaljzat öntött gipsz vagy beton (tábla) borítással
  • Acél vagy vasbeton vázszerkezet
  • Üveg-fém függönyfalak, fém vázszerkezetek EIFS-es (szintetikus „stukkó”), nem teherhordó (betonzsalu tégla, blokk tégla stb.) falak stukkó vagy téglaborítással
  • Például irodaépületek, egészségügyi intézmények és banképületek



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 109 88 134
2 Tetőborítás károsodása (<20%) 129 108 166
3 A fém-tetőaljzat borítás felemelkedik az ereszcsatornáknál és a sarkoknál; jelentős mennyiségű tetőborító anyag száll el (>20%) 163 134 193
4 Az ablakok, bejárati ajtók vagy előcsarnokok üvegei betörnek 163 134 196
5 A könnyű tetőszerkezet felemelkedik 214 183 253
6 A külső falakban jelentős károk esnek és ez néhány belső falra is jellemző 230 196 269
7 Az épület nagy része vagy egésze megsemmisül 302 259 356
* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)




Általában négyszögletes épület, azonban néha szokatlan formát is ölthetnek; síktető, nyeregtető, kontytető vagy manzárdtető; BUR, egyrétegű membrán, fémlemezek vagy hegesztett fémlemezes tetőborítás; fa- vagy fémlemezes tetőaljzat öntött gipsz vagy beton (tábla) borítással; üveg-fém függönyfalak; fém vázszerkezetes falak EIFS-es, stukkóval vagy téglafalazattal, teherhordó (betonzsalu tégla, blokk tégla stb.) falak

18. Középmagas épületek (5-20 emeletig)

Tipikus szerkezeti felépítés:

  • Általában négyszögletes formájú épületek, azonban ívelt vagy háromszög alaprajzú részei is lehetnek
  • Általában síktetősek; tetőtoldat (liftház vagy egyéb mechanikus berendezést fedő egységek); mellvédfalak
  • Acél vagy vasbeton vázszerkezet
  • Tetőanyagok: BUR vagy egyrétegű membrán kaviccsal vagy anélkül
  • Acél vázszerkezetes toldaléktető fémlemezborítással vagy fém vázszerkezet stukkóval vagy EIFS-sel (szintetikus „stukkó”)
  • Külső borítás: üveg-fém függönyfalak; nyílászárókat is tartalmazó betonpanelok (előre gyártott) vagy e kettő kombinációja
  • Tetőszerkezet: fémlemezes tetőaljzat, öntött gipsz vagy beton (tábla) borítás
  • Például irodaépületek, egészségügyi intézmények és lakóépületek



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 113 93 138
2 Tetőborítás károsodása (<20%) 134 109 166
3 A liftház teteje és falai károsodnak; HVAC veszteségek 148 121 182
4 Mellvédfal vagy annak borítása károsodik 159 134 193
5 Az üveg függönyfal ablakai betörnek; a bejárati ajtók üvegei betörnek; jelentős beltéri károk (pl. irodai berendezések) 163 134 193
6 A könnyű tetőszerkezet felemelkedik, jelentős mennyiségű tetőborító anyag száll el (>20%) 191 185 225
7 A függönyfal elemek biztosításai eltörnek 208 177 241
8 A tetőszerkezet felemelkedik vagy összedől 219 190 254
9 A függönyfalakban jelentős károk keletkeznek és ez néhány belső falra is jellemző 233 193 269
10 Maradandó szerkezeti deformáció 338 291 431

* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)






Általában négyszögletes formájú épületek; síktetők mellvédfallal és tetőtoldattal; BUR vagy egyrétegű membrán kaviccsal vagy anélkül; fémlemezes tetőaljzat öntött gipsz vagy beton (tábla) borítás; üveg-fém függönyfalak, nyílászárókat is tartalmazó betonpanelok
KF 5: Az üveg függönyfal ablakai betörnek; a bejárati ajtók üvegei betörnek; jelentős beltéri károk (pl. irodai berendezések)
KF 9: A függönyfalakban jelentős károk keletkeznek és ez néhány belső falra is jellemző

19. Magas épületek ( >20 emelet )

Tipikus szerkezeti felépítés:

  • Általában négyszögletes formájú épületek, azonban ívelt vagy háromszög alaprajzú részei is lehetnek
  • A tetők általában laposak, azonban előfordulhat, hogy az esztétika kedvéért összetettebb tetőalakzatokat is használnak
  • Tetőanyagok: teljes felületen ragasztott egyrétegű membrán, poliuretán hab, fém vagy réz tetőborítás
  • Fémpaneles – acélszerkezetes tetőtoldat (pl. liftház; kisebb ház, lakás vagy egyéb mechanikus berendezést fedő egységek az épületek tetején)
  • Acél vagy vasbeton vázszerkezet
  • A külső borítás üveg-fém függönyfalak vagy nyílászáróval ellátott (előre gyártott) beton elemekből áll.
  • Az alsó egy-két szintet gyakran igen nagy üvegfelületek borítják, amiket fokozottan veszélyeztet a szálló törmelék
  • Előcsarnokok üvegtetőkkel vagy magas üvegfalakkal
  • Például hotelek, irodaépületek, társasházak



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 113 93 138
2 Tetőborítás károsodása (<20%) 138 111 172
3 A tetőtoldalék (liftház) teteje és falai károsodnak; HVAC veszteségek 150 121 179
4 A külső falak üvegei betörnek az első és második szinten; a bejárati ajtók üvegei is betörnek 163 134 193
5 Mellvédfal vagy annak borítása károsodik 167 140 196
6 A függönyfal elemek biztosításai eltörnek 208 177 253
7 Jelentős mennyiségű tetőborító anyag száll el (>20%) 230 185 265
8 A függönyfalakban és belső falakban is jelentős károk keletkeznek 233 198 277
9 A tetőszerkezet felemelkedik vagy összedől 256 198 294
10 Maradandó szerkezeti deformáció 367 306 467
* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)

Általában négyszögletes formájú épületek; általában síktetők; egyrétegű membrán, poliuretán hab, fém vagy réz tetőborítás; toldaléktető; üveg-fém függönyfalak, előre gyártott betonpanel falak (vagy egyéb beton falazat)
KF 8: A függönyfalakban és belső falakban is jelentős károk keletkeznek

20. Állami intézmények

Tipikus szerkezeti felépítés:

  • Például kórházak, bíróságok, egyetemek, állami és szövetségi épületek, börtönök
  • 1-től 10 emelet magasságig terjedő épületek
  • Tetőanyagok: mechanikusan rögzített vagy teljes felületen ragasztott egyrétegű membránborítások, poliuretán hab, rézburkolatos kupolák
  • Általában vasbeton szerkezetes épületek
  • Falazat: (kő, betonzsalu tégla, tégla), vágott kő vagy előre gyártott panel (díszes) külső burkolattal
  • Erkélyek, tornácok és oszlopcsarnokok nehéz homlokzattal
  • Relatíve kicsi ablakok



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 116 95 142
2 Tetőborítás károsodása (<20%) 138 116 175
3 A tetőtoldalék (liftház) teteje és falai károsodnak; HVAC veszteségek 148 121 179
4 Az ablakok vagy bejárati ajtók üvegei betörnek 153 126 185
5 A könnyű súlyú tetőaljzat és szigetelés felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%) 183 153 219
6 A homlokzat elemei leválnak a vázszerkezetről 190 156 225
7 A függönyfalak vagy egyéb falburkolatok károsodnak 211 177 245
8 Az előre gyártott tető betonelemek felemelkednek 228 191 262
9 Az öntött betonnal megerősített fém tetőaljzat felemelkedik 235 190 274
10 A legfelső szinten néhány külső fal összedől 238 204 277
11 Az épület nagy része vagy egésze megsemmisül 338 286 431
* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)

1-től 10 emelet magasságig terjedő épületek; egyrétegű membrán, poliuretán hab, fémburkolatos tetőrendszer; falazat: (kő, betonzsalu tégla, tégla), vágott kő vagy előre gyártott panelok; erkélyek, tornácok és oszlopcsarnokok; nehéz homlokzat; relatíve kicsi ablakok
KF 5: A könnyű  súlyú tetőaljzat és szigetelés felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%)

21. Fémépület rendszerek

Tipikus szerkezeti felépítés:

  • Például raktárépületek, ipari létesítmények, kisebb arénák
  • Fémlemezes falak és hegesztett fémlemez tetők
  • Szinte mindig van egy nyeregtető, relatíve magas falak
  • Nagy rakodóajtók
  • Nagy távolságokat átívelő merev vázszerkezetek
  • „Z” és „C” alakú szelemengerendák, övgerendák a merev vázszerkezetek között
  • Keresztmerevítéses (andrás-kereszt típusú merevítés) rendszer az oldalakkal párhuzamosan (az épület elhajlását gátolja)
  • Relatíve gyenge hátsófal keretek



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 108 87 134
2 A rakodó ajtók ki- vagy beszakadnak 143 121 174
3 A szél lesodorja az épületről a fémtetőt vagy falelemeket 153 126 193
4 Az oszlop rögzítői megsérülnek 188 154 217
5 A szelemengerendák behorpadnak 190 153 222
6 A keresztmerevítéses rendszer meghibásodik 222 190 254
7 A merev vázszerkezet fokozatosan összedől 230 193 270
8 Az épület teljesen összedől 249 212 286
* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)

Fémlemezes falak és hegesztett fémlemez tetők; nyeregtető; „Z” és „C” alakú szelemengerendák, övgerendák; nagy távolságokat átívelő merev vázszerkezetek; Keresztmerevítéses rendszer az oldalakkal párhuzamosan



KF 7: A merev vázszerkezet fokozatosan összedől



KF 8: Az épület teljesen összedől

22. Benzinkutak

Tipikus szerkezeti felépítés:

  • A modern benzinkutak igen nagy előtetőből (ez alatt vannak a kutak) és a shop épületből állnak
  • Az előtető felépítése: acélgerendás vázszerkezet, amit négy vagy több magas oszlop tart
  • Az előtető alját fémpanelok borítják
  • Könnyű súlyú cégtábla/reklámtábla anyagok (fém vagy műanyag), ami az előtető külső oldalát körbefutja



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 101 72 127
2 Cég/reklámtáblák leválnak az előtetőről 126 103 154
3 Az előtető fém panelborítása leválik 148 119 182
4 A tartóoszlopok meghajlanak vagy elgörbülnek a szélnyomás következtében 175 142 217
5 Az előtető összedől, így a tartóoszlopok alapozása is megsérül 183 145 232
6 Az előtető teljesen elpusztul 214 177 262

* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)









Nagy négyszögletes előtető, amit oszlopok tartanak; az előtető alját fémpanelok borítják; cégtábla/reklámtábla anyagok (fém vagy műanyag), ami az előtető külső oldalát körbefutja




23. Raktárépületek

Tipikus szerkezeti felépítés:

  • Ebben a kategóriában mindenfajta épületszerkezeti eljárás megtalálható, kivéve a fémépület rendszereket (lásd 21. Kárjelző objektum)
  • Raktárak, lerakatok és ipari épületek
  • Általában négyszögletes alaprajzú épületek lapos, nyerges vagy kontytetőkkel
  • BUR tetőborítás kaviccsal, mechanikusan rögzített vagy teljes felületen ragasztott egyrétegű membránborítás
  • Könnyű acélszerkezetes konstrukció teherhordó falakkal (kő, tégla, beton tégla)
  • Nagy rakodóajtók
  • Előregyártott betonoszlopok, gerendák és előre gyártott vasbeton lemezfödémek (dupla-T) „TILT-UP” falakkal
  • Nehéz vázszerkezetes felépítés, fa vázszerkezetes falakkal és deszkafalakkal



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 109 88 134
2 Tetőborítás károsodása (<20%) 134 111 169
3 A rakodó ajtók ki- vagy beszakadnak 142 121 172
4 A tetőaljzat borítás felemelkedik; jelentős mennyiségű tetőborító anyag száll el (>20%); HVAC veszteségek 166 142 196
5 Külső nem teherhordó falak összedőlnek 183 150 203
6 Összedőlnek a TILT-UP fal elemek 200 164 232
7 Az épület nagy része vagy egésze megsemmisül 254 211 299

* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)






Négyszögletes alaprajzú épület síktetővel; BUR vagy egyrétegű membrán tetőborítás kaviccsal vagy anélkül; TILT-UP falak vagy vázszerkezetes deszkafalak; nagy rakodóajtók
KF 5: Külső nem teherhordó falak összedőlnek
KF 7: Az épület nagy része megsemmisül

24. Elektromos távvezetékek

Tipikus szerkezeti felépítés:

  • Egyszerű fapóznák keresztfákkal („fakarokkal”)
  • Egyszerű acélpóznák fémkarokkal
  • Fémváz-szerkezetes távvezetékek



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 134 113 158
2 A keresztfák eltörnek 159 129 183
3 Megdőlnek a póznák 174 137 209
4 A fapóznák eltörnek 190 158 228
5 A fém-és betonpóznák elhajlanak ill. eltörnek 222 185 240
6 A fém vázszerkezetes tornyok összedőlnek 227 187 265
* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)

Egyszerű fapóznák
       Egyszerű acélpóznák
Fémváz-szerkezetes távvezetékek

25. Adótornyok

Tipikus szerkezeti felépítés:

  • Mobiltelefon adótornyok (fémváz-szerkezetes) vagy póznák
  • TV-Rádió adótornyok (jellemzően erősebb vázszerkezet)



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 148 122 182
2 A mobiltelefon adótornyok összedőlnek 214 182 253
3 A TV-Rádió adótornyok összedőlnek 219 187 257
* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)

Fém-vázszerkezetes adótorony

26. Világító póznák, konzolos világító póznák, zászló póznák

Tipikus szerkezeti felépítés:

  • Konzolos fémpózna



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 Érzékelhető károk határértéke 130 108 161
2 A pózna meghajlik 164 137 193
3 Kidől/kiszakad a pózna 190 159 222
* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)

Konzolos én nem konzolos világítópóznák


27. Keményfák


  • Tölgy, juhar, nyír, kőris
Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 A kisebb gallyak eltörnek 97 77 116
2 A nagyobb ágak eltörnek 119 98 142
3 Gyökerestől kidől a fa 151 122 190
4 Kettétörik a törzs 172 150 216
5 A fák teljesen megkopaszodnak, csak a legvastagabb ágcsonkok maradnak meg 230 198 269

* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)






Tölgy, juhar, nyír, kőris
KF 3: Gyökerestől kidől a fa
KF 5: A fák teljesen megkopaszodnak, csak a legvastagabb ágcsonkok maradnak meg

28. Puhafák


  • Erdei fenyő, Luc fenyő, bürök, cédrus, kaliforniai mamut fenyő, ciprus



Kárfokozat Várható károk bemutatása V. szb.* AH** FH***
1 A kisebb gallyak eltörnek 97 77 116
2 A nagyobb ágak eltörnek 121 100 142
3 Gyökerestől kidől a fa 140 117 182
4 Kettétörik a törzs 167 142 206
5 A fák teljesen megkopaszodnak, csak a legvastagabb ágcsonkok maradnak meg 211 180 246

* Várható szélsebesség (km/h); ** Alsóhatár (km/h); *** Felsőhatár (km/h)






Három részes tudományos anyagunkban betekintést nyújtottunk a viharkárfelmérés menetébe és az EF-skála megfelelő használatába. A téma még rejteget számos érdekes és izgalmas információt, legyen az mérnöki vagy meteorológiai, ami az idő előrehaladtával folyamatosan bővül (jelenleg is dolgoznak a kárindikátorok listájának bővítésén), ezért várhatóan a következő években egyesületünk is frissíti anyagait a témakörben.
A kárfelmérésekkel kapcsolatban érdemes megjegyezni, hogy egy "viharkárfelmérő" csak hosszú évek terepi munkája után válhat szakértővé.




Bevezető:

Az EF-skáláról szóló anyagunk utolsó részében, az egyes kárjelzők részletes ismertetésén túl, a hozzájuk tartozó különböző kárfokozatok és az ezekhez tartozó képi anyag kerül bemutatásra.

Írta / készítette:

Kun Sándor

Fordította:

Kun Sándor

Kategória:
Tudományos cikk

Kapcsolat

Magyarországi Viharvadászok és Viharkárfelmérők Közhasznú Egyesülete

info@szupercella.hu

Készítette

Viharvadászok Egyesülete
CodeOne.hu

Jogi tudnivalók

Az oldalon található minden tartalom (az oldal készítői és az oldali felhasználói által a weboldalon vagy a mobil applikációkon keresztül feltöltött szöveg, kép, videó, mérési eredmény, stb.) - kivéve ahol a feltüntetett információk ettől eltérnek - a Magyarországi Viharvadászok és Viharkárfelmérők Közhasznú Egyesületének tulajdonát képezi. Bármilyen nemű felhasználáshoz az Egyesület írásbeli hozzájárulása szükséges. A weboldal tartalmai szabadon hivatkozhatók a forrás feltüntetésével.

Támogatás, pályázat
